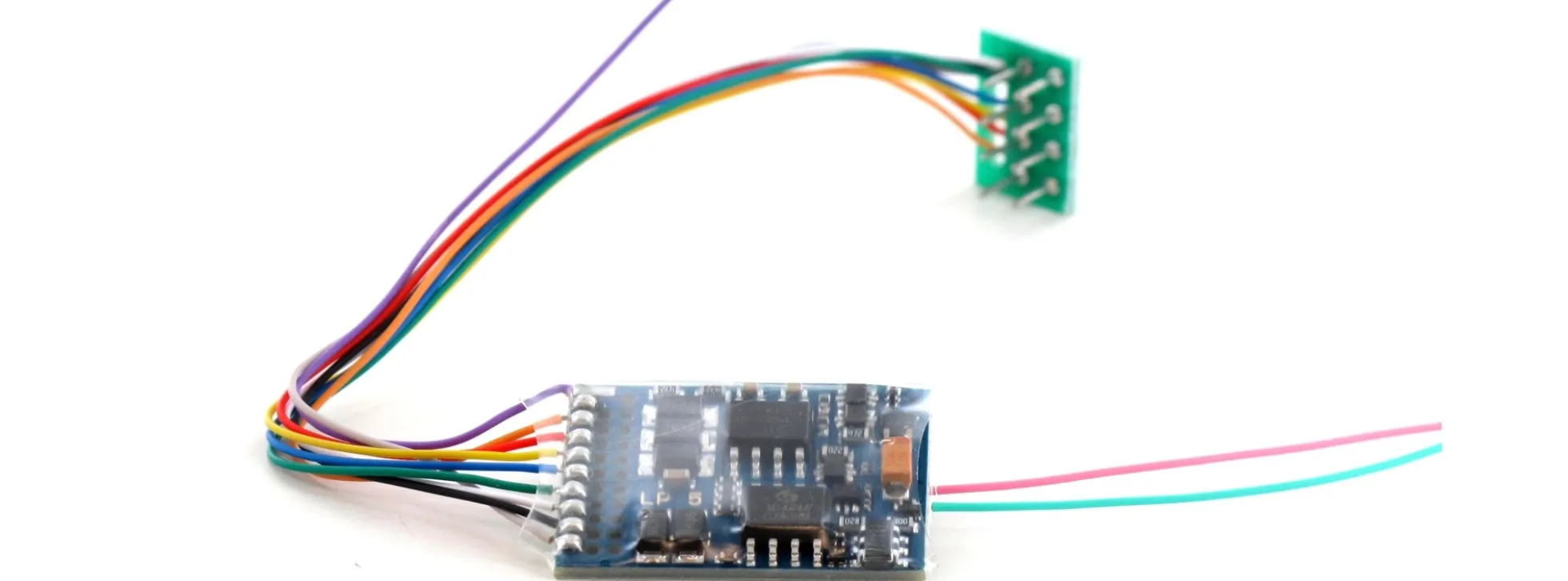

ESU 59610 LokPilot 5 DCC/MM/SX/M4 | 8-pol Decoder

Der LokPilot 5 istder wichtigste Vertreter der LokPilot Familie und eignet sich für nahezu alle Fragestellungen in Lokomotiven der Spurweiten H0 und 0.

Betriebsarten

Der LokPilot 5 ist ein echterMultiprotokoll-Decoder. Er beherrscht das Datenformat DCC ebenso wieMotorola®, Selectrix® und M4. Im DCC-Format sind 14 bis 128 Fahrstufenso selbstverständlich wie 2- und 4-stellige Adressen und bis zu 32Funktionen. Dank RailComPlus® melden sich die Decoder an einergeeigneten Digitalzentrale vollautomatisch an.

Er beherrscht alle DCC Programmiermodi und dankRailCom® können mit passenden Zentralen die CV-Werte auf dem Hauptgleisausgelesen werden. Für Zentralen, die nur die CVs von 1-255programmieren können existieren Hilfsregister.

Motorola®-Anwender profitieren von bis zu 28Fahrstufen bei 255 Adressen. Drei weitere Motorola®-Adressen ermöglichen die Auslösung von 16 Funktionen. Ein eingebauter Programmiermodus macht auch mit der ehrwürdigen Control Unit 6021 eine Umprogrammierungmöglich.

Das M4-Protokoll gestattet eine automatischeAnmeldung an mfx®-kompatiblen Zentralen. Alle 32 möglichenFunktionstasten werden hierbei angeboten.

Der LokPilot 5 Decoder erkennt die Märklin®Bremsstrecken ebenso wie ZIMO® HLU / ZACK Befehle oder das Lenz® ABCSystem. Auch das Bremsen mit DCC-Bremsbausteinen oder mit Gleichspannung ist möglich. Darüber hinaus hält er auch bei einer Selectrix®Bremsdiode an. Eine ABC-Pendelzugautomatik ermöglicht das automatischePendeln zwischen zwei Bahnhöfen.

Der LokPilot 5 Decoder kann auf analogen Gleich- und Wechselstrombahnen eingesetzt werden.

Der Decoder schaltet zwischen den betriebsarten vollautomatisch „on-the-fly“ um. Meist muss nichts eingestellt werden.

Funktionen

Wir wissen, dass Sie Ihre Loks möglichst realistisch haben möchten. Daher haben wir den LokPilot 5 mit Funktionsausgängenvollgepackt. Je nach Schnittstellenausführung bietet jeder LokPilot 5Decoder wenigstens 10 verstärkte Funktionsausgänge mit je 250mAAusgangsstrom. Bei den Ausführungen mit PluX22 oder 21MTC-Interfacekommen noch 4 Ausgänge zur Ansteuerung von Servos oder LogikpegelAusgänge hinzu. Alle wichtigen Lichtfunktionen sind vorhanden. DieHelligkeit jedes Ausgangs kann separat eingestellt werden. Der Decoderbeherrscht das automatische An- und Abdrücken beim Entkuppeln für ROCO®, Krois® und Telex®-Kupplungen.

Motorsteuerung

Die Motorsteuerung des LokPilot 5 wurde erneutgrundlegend verbessert. Eine variabel einstellbare PWM-Taktfrequenz von10kHz bis 50kHz sorgt gerade bei Glockenankermotoren für einensuperleisen Betrieb – Das typische „Brummen“ gehört der Vergangenheitan. Die Lastregelung kann nun mit bis zu 10 CVs auch an schwierige Fälle angepasst werden. Die einzigartige „Autotune“ Funktion ermöglicht dasautomatische Einmessen des Decoders an den Motor. Der LokPilot 5 Decoder liefert mit bis zu 1.5A Motorstrom genügend Saft auch für ältereMotoren.

Betriebssicherheit

An den LokPilot 5 kann auf Wunsch ein PowerPack zur Überbrückung dreckiger Schienenabschnitte angeschlossen werden.

Schutz

Selbstverständlich sind alle Funktionsausgänge sowie der Motorausgang gegen Überlastung geschützt. Wir möchten, dass Siemöglichst lange Freude an Ihrem Decoder haben.
