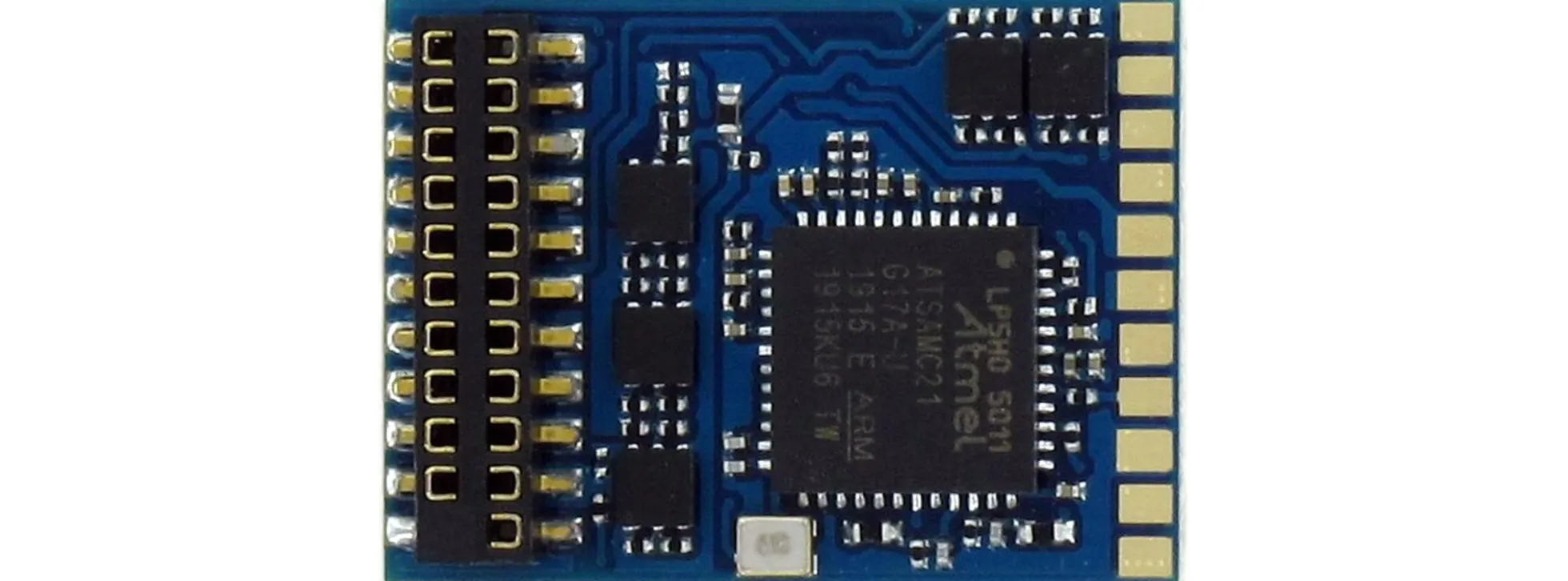

ESU 59818 LokPilot 5 micro DCC/MM/SX/M4 | Next18

ESU 59818 LokPilot 5 micro DCC/MM/SX/M4 | Next18 Schnittstelle

Der LokPilot 5 micro ist der bisher kleinste Digitaldecoder aus dem Hause ESU. Dank der Verwendung von Subminiaturbauteilen, 8-lagigen Leiterplatten und modernster Fertigungstechnik ist er mit nur 8,0mm x 7,0mm und einer Dicke von nur 2.4mm (am Kondensator: 2,9mm) so klein, dass er auch in sehr kleinen Loks der Nenngrößen Z, N oder TT unterkommen kann. Trotzdem wurde an Funktionalität und Robustheit im Vergleich zu den größeren Versionen nicht gespart.

Die Varianten mit Next18 Schnittstelle sind mit einer Grundläche von 13.0mm x 9.2mm zwar etwas grösser, sprechen dafür aber zusätzlich noch das mfx®-kompatible M4 Protokoll.

Betriebsarten

Der LokPilot 5 micro ist ein echter Multiprotokoll-Decoder. Er beherrscht das Datenformat DCC ebenso wie Motorola®, Selectrix® und M4. Im DCC-Format sind 14 bis 128 Fahrstufen so selbstverständlich wie 2- und 4-stellige Adressen und bis zu 32 Funktionen. Dank RailComPlus® melden sich die Decoder an einer geeigneten Digitalzentrale vollautomatisch an.

Er beherrscht alle DCC Programmiermodi und dank RailCom® können mit passenden Zentralen die CV-Werte auf dem Hauptgleis ausgelesen werden. Für Zentralen, die nur die CVs von 1-255 programmieren können existieren Hilfsregister.

Motorola®-Anwender profitieren von bis zu 28 Fahrstufen bei 255 Adressen. Drei weitere Motorola®-Adressen ermöglichen die Auslösung von 16 Funktionen. Ein eingebauter Programmiermodus macht auch mit der ehrwürdigen Control Unit 6021 eine Umprogrammierung möglich.

Die Varianten Next18 gestatten darüber hinaus eine automatische Anmeldung an mfx®-kompatiblen Zentralen dank M4-Protokoll. Alle 32 möglichen Funktionstasten werden hierbei angeboten.

Der LokPilot 5 micro Decoder erkennt die Märklin® Bremsstrecken ebenso wie ZIMO® HLU / ZACK Befehle oder das Lenz® ABC System. Auch das Bremsen mit DCC-Bremsbausteinen oder mit Gleichspannung ist möglich. Darüber hinaus hält er auch bei einer Selectrix® Bremsdiode an. Eine ABC-Pendelzugautomatik ermöglicht das automatische Pendeln zwischen zwei Bahnhöfen.

Der LokPilot 5 Decoder kann auf analogen Gleichstrombahnen eingesetzt werden. Die Varianten mit Next18 oder PluX16 können zusätzlich auf analogen Wechselstromanlagen eingesetzt werden. Die Höchstgeschwindigkeit kann hierbei separat eingestellt werden.

Der Decoder schaltet zwischen den Betriebsarten vollautomatisch „on-the-fly“ um. Meist muss nichts eingestellt werden.

Funktionen

Wir wissen, dass Sie Ihre Loks möglichst realistisch haben möchten. Daher haben wir den LokPilot 5 micro mit erstaunlich vielen Funktionsausgängen ausgestattet. Die Varianten mit 6-pol oder 8-Pol Kabelbaum bieten 4 verstärkte Funktionsausgänge mit je 180mA Ausgangsstrom sowie zwei Logikpegelausgänge für Servos oder Susi. Bei den Ausführungen mit Next18 oder PluX16-Interface sind insgesamt 6 verstärkte Ausgänge und zwei Logikpegelausgänge vorhanden. Alle wichtigen Lichtfunktionen sind vorhanden. Die Helligkeit jedes Ausgangs kann separat eingestellt werden. Der Decoder beherrscht das automatische An- und Abdrücken beim Entkuppeln für ROCO®, Krois® und Telex®-Kupplungen.

Motorsteuerung

Die Motorsteuerung des LokPilot 5 micro wurde erneut grundlegend verbessert. Eine variabel einstellbare PWM-Taktfrequenz von 10kHz bis 50kHz sorgt gerade bei Glockenankermotoren für einen superleisen Betrieb Das typische Brummen gehört der Vergangenheit an. Die Lastregelung kann nun mit bis zu 10 CVs auch an schwierige Fälle angepasst werden. Die einzigartige ?Autotune Funktion ermöglicht das automatische Einmessen des Decoders an den Motor. Der LokPilot 5 micro Decoder liefert mit bis zu 0.75A Motorstrom genügend Saft für die gedachten Einsatzszzenarien.

Betriebssicherheit

An den LokPilot 5 micro kann auf Wunsch ein PowerPack zur Überbrückung dreckiger Schienenabschnitte angeschlossen werden.

Schutz

Selbstverständlich sind der Motorausgang und die Funktionsausgänge gegen Überlastung geschützt. Wir möchten, dass Sie möglichst lange Freude an Ihrem Decoder haben.

Achtung_ 15+ kein Spielzeug, Modellbauartikel!
