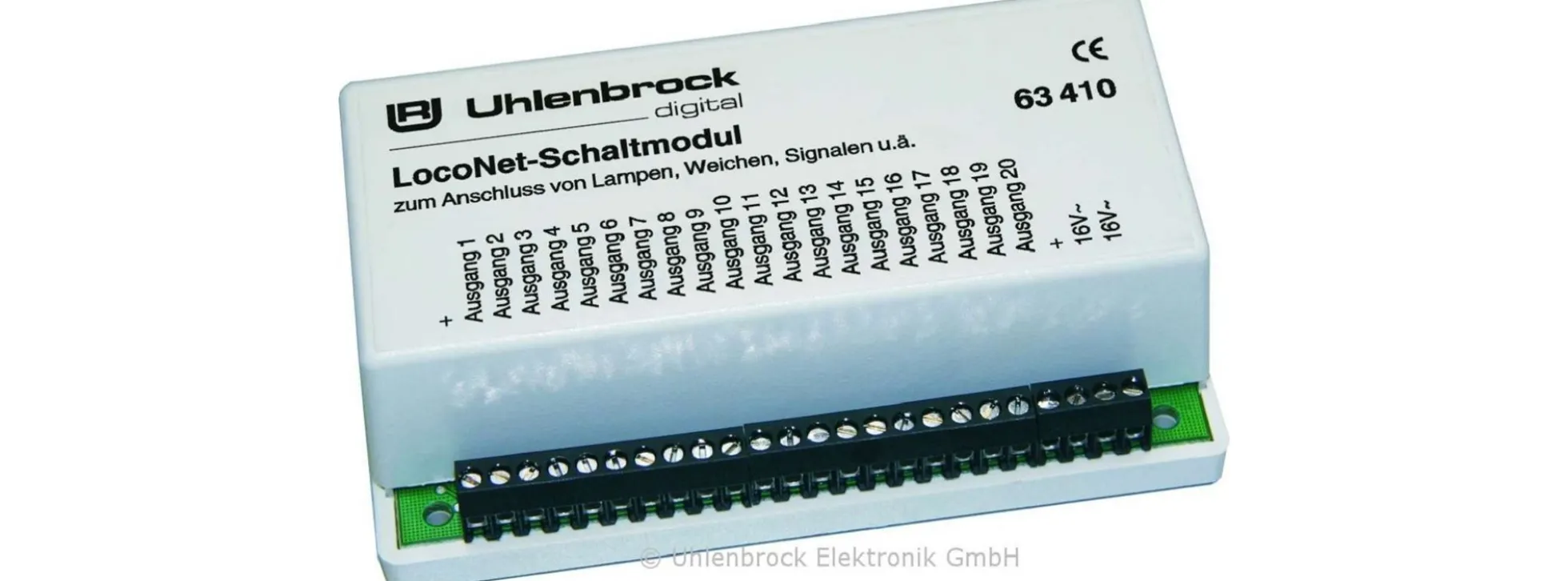

Uhlenbrock 63410 LocoNet-Schaltmodul

LocoNet-Schaltmodul – das Universalgenie – 63410 Uhlenbrock

• Jeder Ausgang kann unabhängig von den anderen als Dauerausgang (für Lampen) oder Momentausgang (für Weichen oder Formsignale) konfiguriert werden
• Vorbildgerechte Steuerung von Lichtsignalen mit bis zu vier Signalbegriffen, weiche Überblendung von Signalbildern möglich
• Alle Ausgänge können durch Magnetartikelkommandos oder Rückmeldekommandos gesteuert werden
• Durch 2 voneinander unabhängig einstellbare Blinkgeber sind viele Effekte möglich
• Per LocoNet-CV von der Zentrale aus konfigurierbar
• Die Adressen sind für jeden Ausgang im Adressbereich 1-2048 frei wählbar
• Separater Trafoanschluss, keine Belastung der digitalen Fahrspannung

• Unser LocoNet-Schaltmodul ist ein Universalgenie. Ein einziges Modul mit dem Sie alle Schaltvorgänge auf Ihrer Anlage erledigen. Sie können mit dem Schaltmodul Beleuchtungen, Weichen, Entkupplungsgleise, Formsignale, Lichtsignale, Andreaskreuze und Effektbeleuchtungen schalten. All diese Schaltaufgaben sind gemischt mit einem einzigen Modul möglich. Besonderen Wert haben wir auf die vorbildgetreue Steuerung von Licht- signalen gelegt. Das Schaltmodul schaltet bis zu 4-begriffige Haupt- signale und Vorsignale. Und der Clou der Signalsteuerung ist die Über- blendfunktion. Der Lichtwechsel geschieht, wenn Sie wollen, nicht hart, sondern es wird weich von einem zum anderen Signalbild überblendet.

  Auch Andreaskreuze und andere Effektbeleuchtungen sind kein Problem. Mit einem Blinkgenerator und der Überblendfunktion können Sie ein vorbildgetreues Andreas- kreuz realisieren. Oder kombinieren Sie beide Blinkgeneratoren zu einer schaltbaren, defekten Straßen- laterne.

  Mit den 20 Schaltausgänge des Moduls können Sie entweder 10 Weichen, 5 mehrbegriffige Signale oder 20 Schaltfunktionen betreiben. Jeder Ausgang kann mit bis zu 1 A belastet werden, die Gesamtbelastung darf allerdings 3 A nicht überschreiten. Das LocoNet-Schaltmodul wird von einem separaten Trafo mit Energie versorgt und belastet das LocoNet oder die Digitalzentrale nicht.
