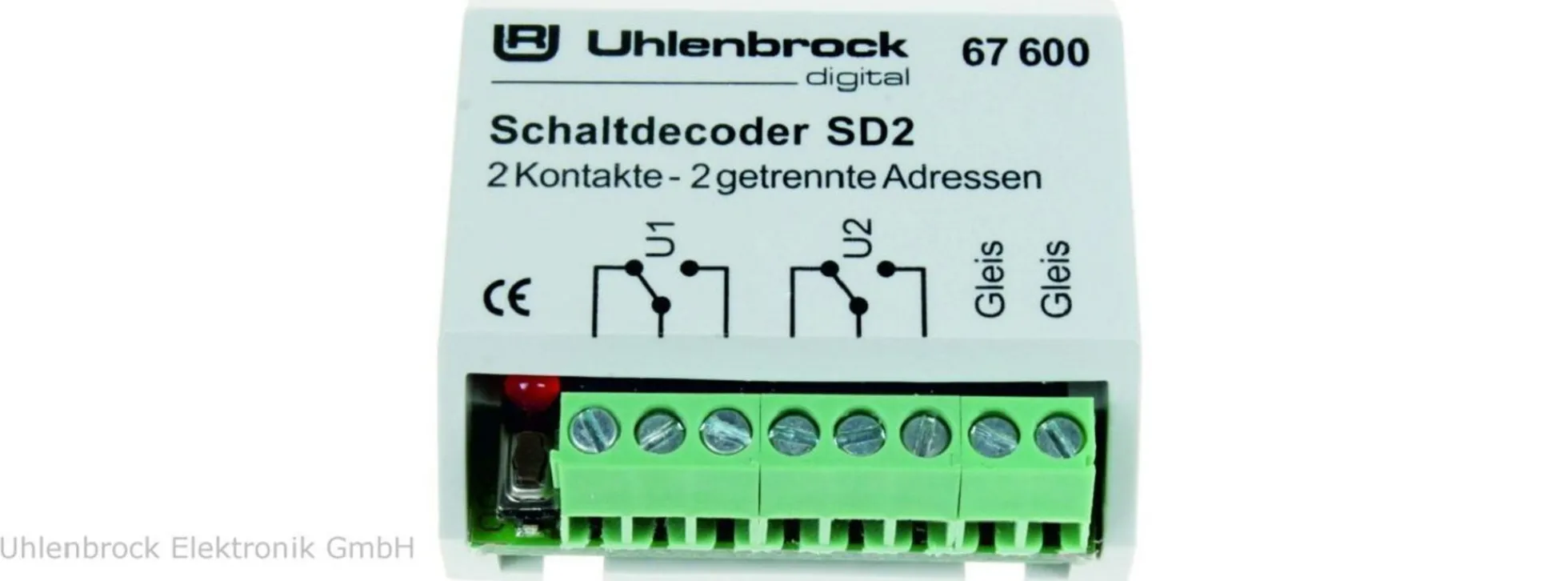

Uhlenbrock 67600 SD2 Schaltdecoder

Uhlenbrock SD1 Schaltdecoder 67500

Universeller Schaltdecoder mit zwei getrennten, potentialfreien Umschalt- kontakten, die unter einer Adresse gemeinsam angesprochen werden können. Ein Kontakt kann zum Beispiel ein Lichtsignal bedienen und der zweite die Fahrspannung schalten.

• Freie Adresseinstellung ohne Decodervorgaben
• Für Motorola- und DCC-Digitalsysteme
• Je nach Typ für Impuls- oder Dauerstrom
• Großer Adressbereich
• Freie Adresswahl
• Adresseinstellung per Knopfdruck
• Relaiskontakte mit potentialfreien Ausgängen
• Hohe Belastung: pro Ausgang 1 A
• Einfacher Anschluss
• Größe: 38 x 32 x 15 mm

Weichen und Signale mit einem elek- tromagnetischen Antrieb, die digital gesteuert werden sollen, müssen mit einem Weichen- oder Magnetartikel- decoder ausgerüstet werden. Lampen, Lichtsignale oder Gleisabschnitte, die digital ein- und ausgeschaltet werden sollen, werden mit einem Schalt- decoder digitalisiert. Uhlenbrock Magnetartikel- und Schaltdecoder können in Märklin-, Motorola- und DCC-Digitalsystemen benutzt werden. Im Motorolabetrieb können mit der Intellibox die Adressen 1 bis 320, mit anderen Zentralen die Adressen 1 bis 256 angesprochen werden. Im DCC-Betrieb sind die Adressen 1 bis 2040 möglich. Die Adressen sind nicht vorgegeben. Sie können unabhängig voneinander frei gewählt werden.

Jedes Modul hat zwei Ausgänge. Typenabhängig können beide Ausgänge gemeinsam unter einer Adresse oder unabhängig voneinander unter zwei Adressen angesprochen werden.

Die Relaiskontakte der Schaltdecoder haben potentialfreie Ausgänge und können beliebig angeschlossen werden. Jeder Ausgang kann mit 1 A belastet werden.

Durch die Beschränkung auf zwei Anschlüsse pro Modul bleiben die Kabelwege kurz und die Verdrahtung der Anlage übersichtlich. Der Anschluss erfolgt bequem über Schraubklemmen.

Die Adresseinstellung ist äußerst einfach. Erst wird der Programmier- taster des Decoders und dann die entsprechende Weichentaste am Steuerpult betätigt. Der Decoder merkt sich einfach die entsprechende Adresse.

Die Decoder werden von der Digitalzentrale aus mit Betriebs- spannung und Steuerinformationen versorgt.Universeller Schaltdecoder mit zwei getrennten, potentialfreien Umschalt- kontakten, die unter einer Adresse gemeinsam angesprochen werden können. Ein Kontakt kann zum Beispiel ein Lichtsignal bedienen und der zweite die Fahrspannung schalten.

Art.-Nr. 67600 SD2

Achtung: Dieses Produkt ist kein Spielzeug. Nicht geeignet für Kinder unter 14 Jahren. Verschluckbare Kleinteile.
